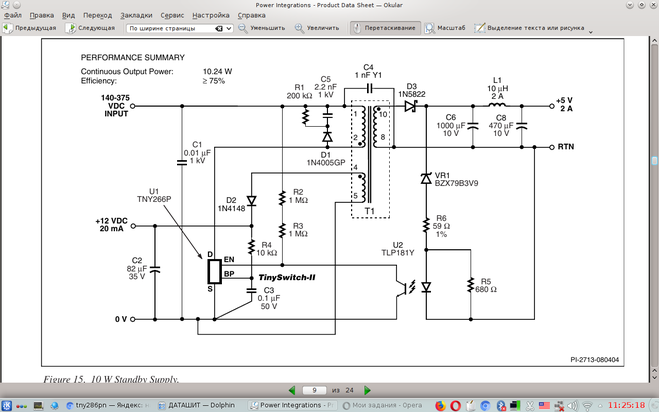

Думал будет всё просто, поменяю стабилитрон, вместо 12в первоначально, запаяю на 2,4 и всё заработает, но по лёгкому не вышло. Запаял стабилитрон на 2,4 а на выходе стало 3,7 (под нагрузкой и без).В моей схеме нет R6 вообще и нет R2 и R3. Что изменить в схеме, что бы он заработал нормально на 2,4 вольта?
тэги:
электроника
категория:
строительство и ремонт
ответить
комментировать
в избранное
2 ответа:
старые выше
новые выше
по рейтингу
2
Топоров Виктор Алексеевич
[59.3K]
3 недели назад
Вот там, в оптроне, светодиод имеется. Так вот, на нем может падать и 2 и 3 вольта (смотря какая технология оптрона). А еще и стабилитрон включается последовательно с ним. То есть, ниже рабочего напряжения этого светодиода, нельзя получить напряжение на выходе. И это принципиально!
Вариантов тут два, даже три.
автор вопроса выбрал этот ответ лучшим
комментировать
в избранное
ссылка
отблагодарить
5
garikbut
[5.6K]
3 недели назад
R6 задаёт ток оптрона а значит и регулирует в некоторых пределах выходное напряжение. Если его нет то значит есть подобный ему.
Резисторы R2-R3 являются резисторами обнаружения понижения напряжения сети. Смысл их в том, что они измеряют входное напряжение и если оно ниже минимально допустимого для поддержания на выходе заданного напряжения то БП не запускается а ждёт нормального входного напряжения. Они могут быть а могут и не быть в устройстве. В Вашем случае видимо сэкономили.
Просто переделать не получится. Здесь необходимо перематывать трансформатор и изменять номиналы резисторов R5-R6. Да и стабилитрон заменить на стабистор. А может и вообще обойтись без него.
Только вот вопрос — а как узнать номиналы резисторов и сколько витков мотать?
Для этого существует программа для расчёта БП на микросхемах фирмы "Power Integrations". Называется она "PI Expert Suite". Нам будет нужно правильно ввести данные в окна программы и она сама всё посчитает и выдаст готовые результаты со всеми рисунками. Скачать её можно на сайте "Power Integrations". Там требуется процедура регистрации. Я её скачивал лет пять назад — регистрация трудностей не вызвала.
Есть ещё один на мой взгляд самый простой вариант. На выходе поставить стабилизатор LM317 и с его помощью получить требуемые 2.4 вольта.
