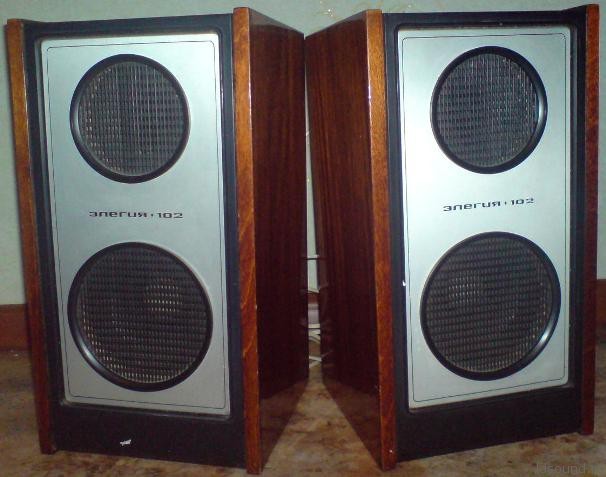

Короче лет так 15 назад поменял провод и подключил верхний ВЧ динамик (который тупо был отключен) у своих старых колонок Элегия — 102. Играет в принципе хорошо (вроде). Верхний высокочастотник слышно вроде нормально. Но вот вопрос: а правильно ли я тогда всё соединил?

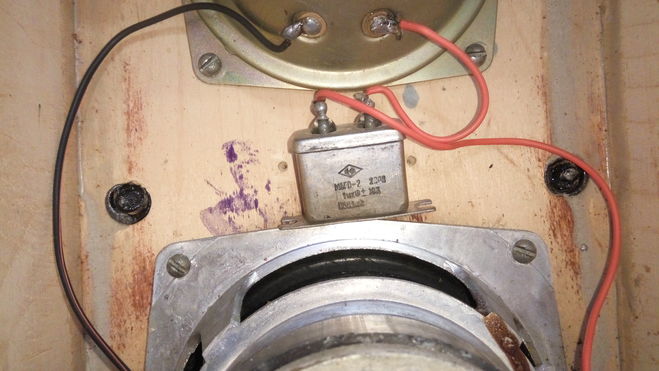

Там стоит кондёр (конденсатор), как я понимаю его называют бумажным (хз почему), вроде МБГП-2 на 200 Вольт и 1 мкФ (фото прилагается).
Подсоединено так: У НЧ динамика (нижнего) обозначена полярность. Плюс у него справа. Следовательно к нему я тогда припаял красный провод (он же является плюсом). А чёрный — общий, а значит минус. Он же напрямую (параллельно) идёт в левый контакт ВЧ динамика. А вот на ВЧ динамике чёрт пойми где этот плюс с минусом, т.к. обозначений нет! Возможно также. Там есть какая-то типа вмятинка над левым контактом. Может типа как обозначение, что это минус (на фото видно). И наконец самое главное — кондёр! На нём ничё не обозначено! Где плюс и минус, чёрт его знает! Кондёр установлен вертикально, названием (наверно правильнее маркировкой) в сторону НЧ динамика (нижний, большой, хотя профи итак знают, что не маленький). Как я подключил ВЧ динамик с кондёром, видно на фото.
В общем, кто хорошо в этом разбирается и ТОЧНО ЗНАЕТ, как правильно должно быть соединено, подскажите пожалуйста, правильно ли я тогда всё соединил? Если нет, как должно быть? Почему у ВЧ динамика и кондёра отсутствует обозначение полярности? И кстати почему этот кондёр называют бумажным? Может я ошибся? На каком сайте было так написано. Прошу более развёрнутый ответ!
Информация о характеристиках Элегия — 102 находится здесь: http://zvukomaniya.ru/akustika-6-511-elegiya-102-25-202-sonet-obzor/
P.S. Постарался всё подробно сфоткать и рассказать, чтобы вам было понятно, что к чему и не появились дополнительные вопросы.
Для модераторов! В виду абсолютно некорректной работы добавления ссылок с телефона, я вынужден был оставить ссылку в текстовом виде! Так что прошу учесть, что это не моя ошибка!
подробнее о бонусах
бонус за лучший ответ (выдан): 15 кредитов
тэги:
акустические системы,
колонки,
техника ссср,
элегия,
электрическая схема,
электроника
категория:
наука и техника
ответить
комментировать
в избранное
3 ответа:
старые выше
новые выше
по рейтингу
2
Vedruss
[4.5K]
1 неделю назад

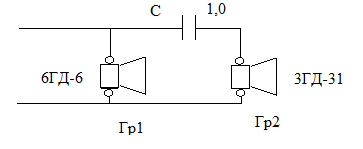

Вот набросал эскиз схемы колонки "Эллегия-102":
Конденсатор называется "бумажным" потому, что внутри у него овальный рулон из двух лент: из конденсаторной тоненькой бумаги и алюминиевой фольги. Номинал его равен 1, 0 микрофарада, он не полярный.
Динамики полярности не имеют. Условно обозначают "+" и "-" для синфазного подключения громкоговорителей (берётся батарейка 1,5 В и кратковременно подсоединяется к динамику, при этом запоминают куда двинулся диффузор: наружу или вовнутрь). Один контакт динамика, к которому был присоединён плюс батарейки, обзывают "+", другой — "-". Теперь подсоединяют батарейку к другому динамику и находят положение, когда диффузор и этого динамика движется в ту же сторону, что и у первого. И тоже обзывают плюс и минус.
автор вопроса выбрал этот ответ лучшим
в избранное
ссылка
отблагодарить
-EMPERIO-
[34K]
Другими словами здесь на схеме, на фото всё сделано правильно да?
И кстати! А диффузор динамика правильно должен же вовнутрь идти, насколько я помню?
— 1 неделю назад
Vedruss
[4.5K]
Ну, если считать, что тот маленький минусик на ВЧ-головке и правда минус и эти плюсы-минусы есть фазировка, то — да, правильно. А диффузор может идти в любую сторону, лишь бы одинаково (синфазно)во всех громкоговорителях в обеих колонках.
— 1 неделю назад
-EMPERIO-
[34K]
Просто мне помнится, что если диффузор будет "бить" наружу, то ему грубо говоря хана. "Выбьет" просто.
— 1 неделю назад
Vedruss
[4.5K]
Громкоговоритель устроен так: диффузор в центре переходит в цилиндр, на котором намотана кольцевая обмотка. Она расположена где-то посредине цилиндрического постоянного магнита, поэтому имеет возможность двигаться вверх и вниз в определённых пределах (соответственно вместе с ней движется и диффузор).
— 1 неделю назад
-EMPERIO-
[34K]
Ну это я знаю. Разбирал не раз)
— 1 неделю назад
комментировать
2
VladMay
[17.9K]
1 неделю назад
Ситуация проста. На НЧ динамиках (как и на СЧ) есть обозначение полярности. Это сделано для того, чтобы можно было правильно сфазировать динамики. В основном это делается аналогично для двух каналов, если стерео система. Что в левом канала, что в правом канале выход усилителя должен быть подключен к одноименным (одним полюсам) динамиков. Ведь когда подается сигнал у НЧ и у СЧ (да и у ВЧ тоже — это ж динамики — излучатели) динамиков диффузор относительно катушки начинает сдвигаться вперед или назад.
В старые времена умельцы рекомендовали для правильного подключения динамиков использовать батарейку 1,5 вольтовую кратковременно "цвыркнув" на динамик — сразу видно куда отклоняется диффузор — вперел или назад, т.о. можно было "самостоятельно" проставить + или — на клеммах динамика. Тут мы разобралсь.
Далее, ВЧ динамик приктически не имеет движения диффузора. Поэтому его подключение не лимитировано. Мы щя говорим о бытовой аппаратуре.
Ну и далее, конденсатор. Да, это обычный металло-бумажный кондер на 1 мкФ НЕ ПОЛЯРНЫЙ. Их обычно ставят чтобы отделить верхние частоты. Ест схемы более навороченные, но для такого класса бытовухи — это нормально. Единственное, конденсатор мог высохнуть за такое время, тогд его можно заменить на подобный с таким же номиналом.
комментировать
в избранное
ссылка
отблагодарить
1
Топоров Виктор Алексеевич
[58.6K]
1 неделю назад
Вообще это имеет небольшое значение. В многополосных колонках (а тут колонка двухполосная), обязательно будут фазовые и, вследствии этого, частотные искажения переходного типа. А всё из-за того, что разные частотные полосы воспроизводят разные динамики, которые в пространстве разнесены и звук идет не из одной точки. Для таких случаев, существует очень дорогая методика правильного согласования фазовых характеристик.
Но, можно самому, на основе прослушивания музыкальных композиций, подобрать (приблизительно!) и емкость конденсатора и фазировку динамика; для наиболее приятного звучания на ваш слух.
Вполне возможно, что у вас музыкальный слухи. Тогда вы будете ощущать разницу.
комментировать
в избранное
ссылка
отблагодарить
