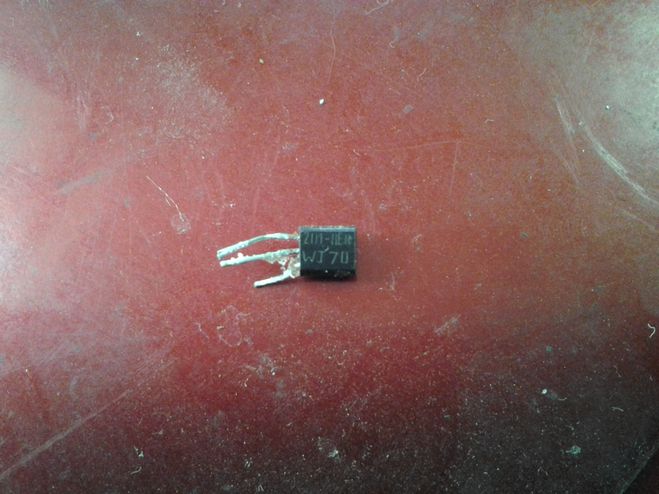

Порой иногда приходится работать методом "тыка" если не знаешь что за элемент выпаянный в твоих руках. Хорошо если есть схема в интернете. Но что делать если техника китайская и маркировка в деталях не понятная? Например как этот симистор или транзистор.
тэги:
радиодетали,
симистор,
схемотехника,
схемы,
транзистор,
триак
категория:
наука и техника
ответить
комментировать
в избранное
бонус
1 ответ:
старые выше
новые выше
по рейтингу
2
Гурустарр
[48.9K]
1 неделю назад
Это просто. Пользуясь омметром ищем где между выводами сопротивление примерно 50 ом в ту и другую сторону. Это будут управляющий электрод и катод. Затем встав щупами на два непрозванивающихся электрода, кратковременно замыкаем один из них с предполагаемым управляющим электродом. При удачном попадании тиристор откроется и останется открытым пока не уберешь щупы. Управляющий электрод обычно с краю. Катод посредине.
в избранное
ссылка
отблагодарить
Annihilator
[6K]
Рабочий компонент можно проверить всеми способами… А если он пробитый или сгоревший?
— 1 неделю назад
Гурустарр
[48.9K]
Пробитый покажет КЗ, а сгоревший — обрыв. Если в пластике, то еще и корпус вспучит.
— 1 неделю назад
