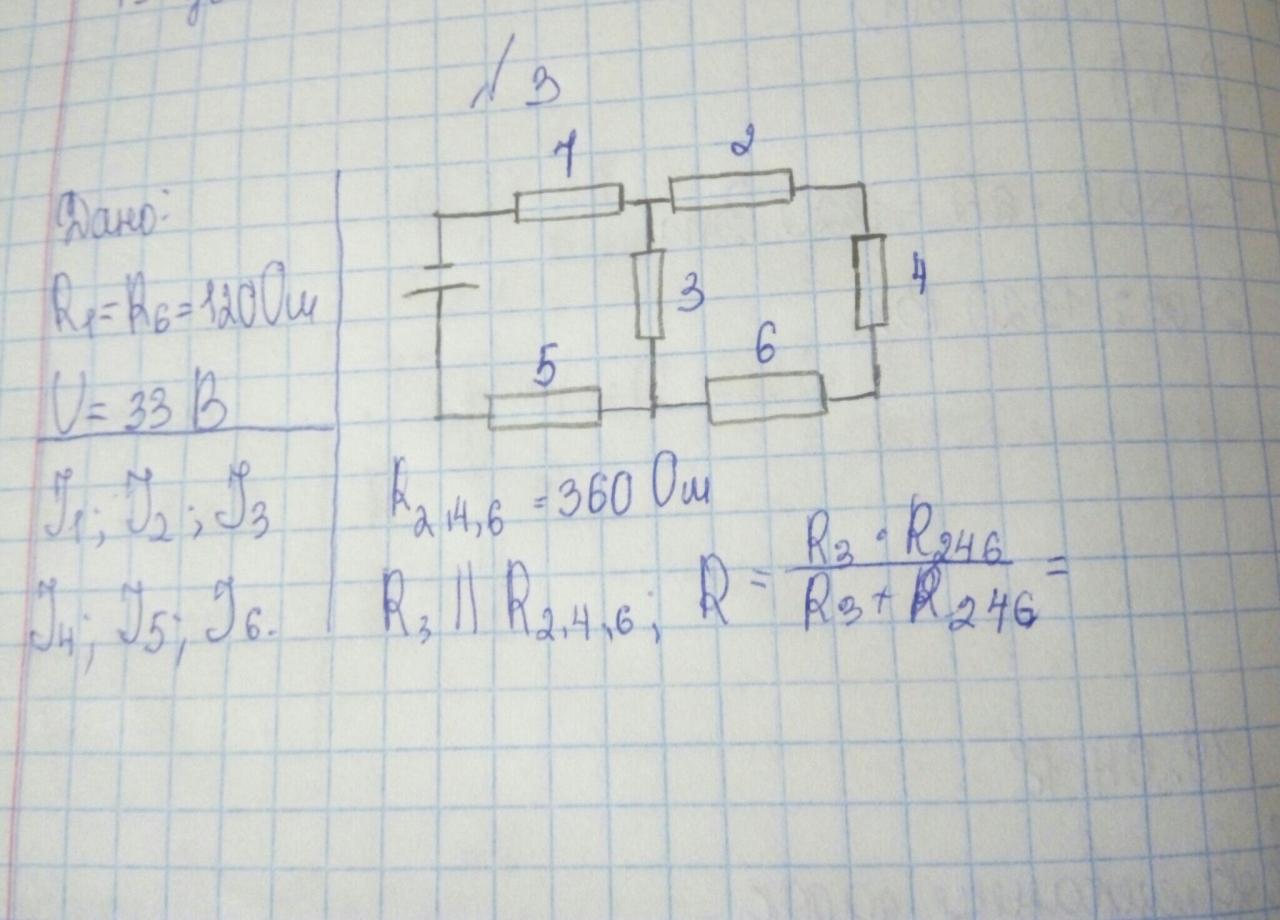

Пожалуйста помогите решить эту задачу по физике. Даю 50 баллов!!!!! ;-)

Загрузить jpg
Реклама

Ksusaserbina29

6 дней назад

Все сопротивления по 120 Ом? А то в дано написано только про R1 и R6

если честно я не знаю, просто училка дала эту задачу

Будем считать, что все равны 120 Ом, иначе не решить)
Войти чтобы добавить комментарий

Ответы и объяснения

Лучший Ответ!

Значит, считаем, что сопротивления всех резисторов одинаково:
R1 = R2 = R3 = R4 = R5 = R6 = 120 Ом.

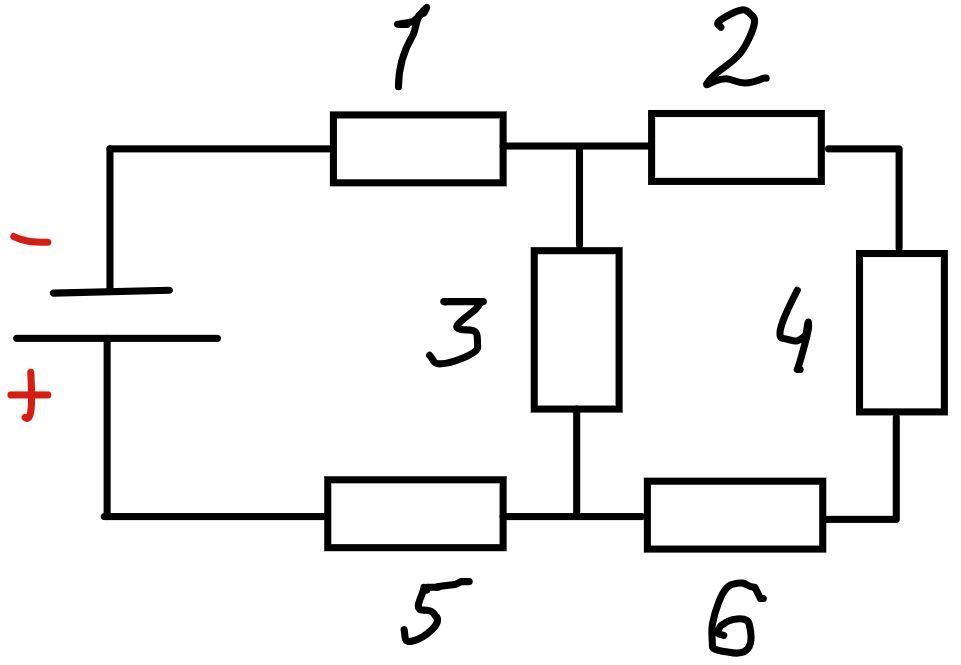

Я прикрепил картинки последовательности объединения резисторов для определения общего сопротивления цепи Rобщ.

1. Объединим резисторы 2, 4, 6. Они соединены последовательно, значит:
R246 = R2 +R4 + R6 = 120 Ом + 120 Ом + 120 Ом = 360 Ом.

2. Объединим резисторы 246 и 3. Они соединены параллельно, значит:
1/R2346 = 1/R246 + 1/R3
1/R2346 = 1/(360 Ом) + 1/(120 Ом)
1/R2346 = 1/(360 Ом) + 3/(360 Ом)
1/R2346 = 4/(360 Ом)
1/R2346 = 1/(90 Ом)
R2346 = 90 Ом

3. Объединим резисторы 1, 2346, 5. Они соединены последовательно, значит:
R123456 = R1 +R2346 + R5 = 120 Ом + 90 Ом + 120 Ом = 330 Ом.

Мы объединили все резисторы, значит общее сопротивление цепи:
Rобщ = R123456 = 330 Ом.
Силу тока в цепи найдём по закону Ома:
I = U/Rобщ
I = 33 В / 330 Ом
I = 0,1 А.

Теперь надо разобраться, как течёт ток. Я прикрепил поясняющий рисунок со стрелками силы тока.
Через резисторы 1 и 5 пройдёт весь ток, т.е.
I1 = I5 = I = 0,1 А.
После пятого резистора ток разделится на две параллельные ветви – к резистору 3 и к резистоорам 2, 4, 6, т.е.
I = I3 + I246.
При этом сам ток через резисторы 2, 4, 6 одинаков, т.е.
I2 = I4 = I6 = I246.

На параллельном участке ток разделится оратно пропорционально сопротивлениям участков:
I3 / I246 = R246 / R3
I3 / I246 = 360 / 120
I3 / I246 = 3 / 1
То есть по ветви с резистором 3 потечёт ток в 3 раза больше, чем через 2, 4, 6. Но в сумме они должы быть равны общей силе тока I:
I3 + I246 = I
3*I246 + I246 = I
4*I246 = I
I246 = I / 4
I246 = 0,1 А / 4
I246 = 0,025 А

Тогда:
I2 = I4 = I6 = I246 = 0,025 А
I3 = 3*I246
I3 = 3*0,025 А
I3 = 0,075 А.

Ответ:
I1 = 0,1 А;
I2 = 0,025 А;
I3 = 0,075 А;
I4 = 0,025 А;
I5 = 0,1 А;
I6 = 0,025 А.
