Ничего нигде не написано. Как отличить АИ301 от АИ306 и какой с буквой А, какой с буквой И ? на корпусе вообще ничего нет.
тэги:
электроника
категория:
строительство и ремонт
ответить
комментировать
в избранное
2 ответа:
старые выше
новые выше
по рейтингу
1
Топоров Виктор Алексеевич
[110K]
более месяца назад
Если нет на донышке буковок, то только самому снимать вольт-амперную характеристику или измерять напряжение порога переключения. Но, предупреждаю, туннельные диоды капризные и требуют очень деликатного электрического обращения. Выходят из строя даже сами по себе от долгой работы — увы, туннельный переход это всего несколько атомных слоев — атомы мигрируют, переход ломается.

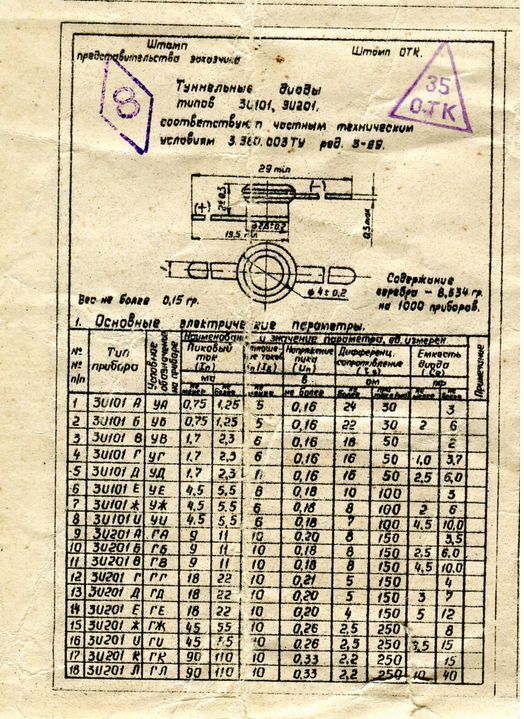

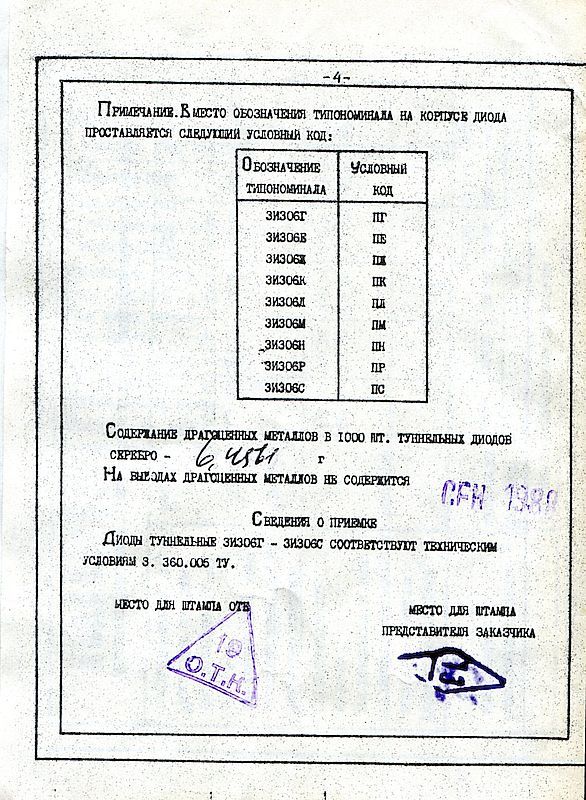

А так, вот заводской формуляр.
Вопрос я увидел сразу, но раньше не смог ответить не по своей вине — вот только что разрешили отвечать на сайте.
автор вопроса выбрал этот ответ лучшим
в избранное
ссылка
отблагодарить
Никодимыч
[11.3K]
Ничего больше не остаётся как самому снимать эту характеристику.
— более месяца назад
Топоров Виктор Алексеевич
[110K]
А есть смысл? Военные избегают применения туннельных диодов вследствии их ненадежности, нестабильности и быстрого ухода характеристики
— более месяца назад
Никодимыч
[11.3K]
Альтернативы не нашёл. Перебираю схемы осциллографов и везде стоят эти диоды. Да и потом ещё нужно как то адаптировать новую переделку в старую схему, что бы это правильно работало, а у меня с теорией совсем проблема, я всё опытным путём или по схеме только.
— более месяца назад
Топоров Виктор Алексеевич
[110K]
Насчет применения туннельных диодов в осциллографах. Много раз видел на форумах жалобы электронщиков по поводу того, что туннельные диоды быстро дохнут и через каждые 5 — 8 лет эксплуатации приходится их менять. А некоторые партии таких диодов вообще с заводским дефектом — работают полгода, а потом начинают плыть характеристики. А переделывать узел нельзя — это не любительское оборудование.
— более месяца назад
Никодимыч
[11.3K]
Осциллограф осциллографу рознь, в моём случае примитивный приборчик Н-313 поэтому можно бы и поэкспериментировать, знать бы только как.
— более месяца назад
Топоров Виктор Алексеевич
[110K]
Где он там стоит? В развертке? Берешь стандартную схему пилы на полевом транзисторе или на операционном усилителе, привязываешь к своему питанию и всё. Понятно, что платка должна там где-то уместиться.
— более месяца назад
Никодимыч
[11.3K]
А с синхронизацией как быть? От усилителя "У" приходит синхронизация.
— более месяца назад
Топоров Виктор Алексеевич
[110K]
Ну, много есть схем разверток для осциллографа. Можно взять схему от промышленного прибора, можно самодельные, тем более, что ваше устройство не для точных измерения. В интернете есть схемы практически всех измерительных приборов.
А любительская, вот:
http://the-mostly.ru/misc/generator_razvertki_dlya_ostsillografa.html
Добавлю. В осциллографах генератор пилы ждущего типа. Но стоит детектор наличия синхронизации и если есть входной сигнал — запуск генератора идет от него. А если сигнала нет — переключается на простую генерацию (чтобы на экране была видна линия развертки).
— более месяца назад
Никодимыч
[11.3K]
Ссылка не открывается, жаль. По ссылке в поиск открылась статья из Радио 1988 №6 это она?
— более месяца назад
Топоров Виктор Алексеевич
[110K]
Да, сайт БВ ломает ссылки. Это специально, защита от рекламщиков.
Так что только сравнивать адресную строку с тем, что здесь и удалять ненужные/исправлять символы. В личку отправил адрес.
— более месяца назад
все комментарии (еще 5)
комментировать
2
Гурустарр
[61.8K]
более месяца назад
Должно быть обозначение на крышке диода. Для аи301 это "У" и далее буква серии. Для аи306 буква "П" и буква серии. Но чаще всего эти обозначения пропечатать "забывают" и хорошо если они есть на упаковке.
в избранное
ссылка
отблагодарить
Никодимыч
[11.3K]
У меня ни буквы ни упаковки нет.
— более месяца назад
