Как правильно доделать стропильную систему (см. фото)?

Posted on 16.09.2019


Всем доброго утра.

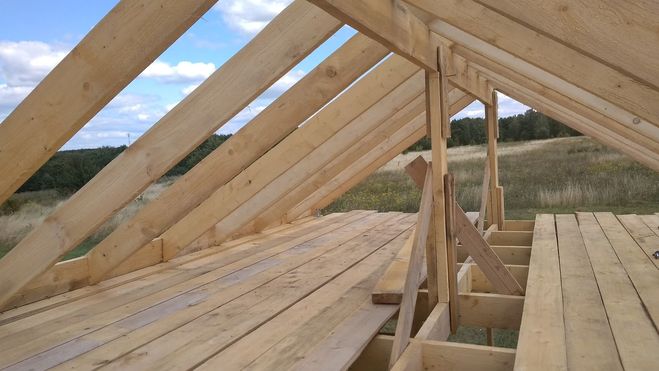

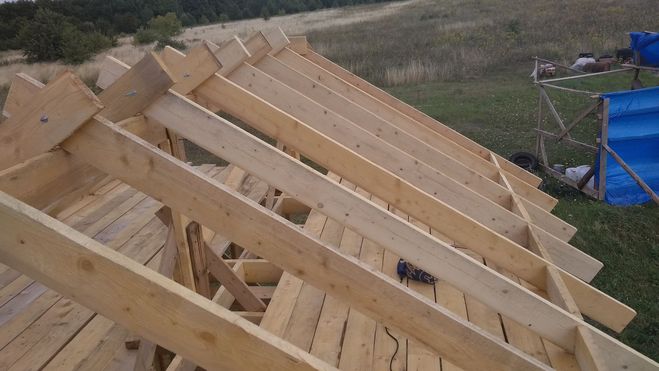

Сделал висячую стропильную систему. Конек для удобства, потом уберу. Затяжку для стропил сделаю. Сейчас стоят такие вопросы: как связать между собой стропила? Нужны распорки вроде тех, что я делал на лагах? Если да, то как лучше сделать?

Как сделать укосину (подкос или как он там) и сколько штук?

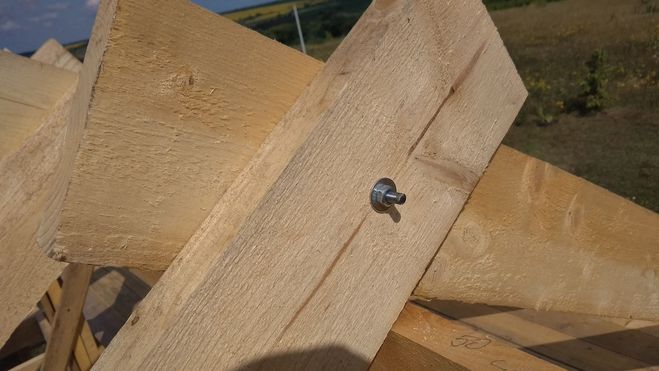

Стропила крепятся между собой шпилькой М8. Достаточно? Или добавить еще гвоздей в каждое соединение?

Высота конька — метр, стропило — 2.81 м, угол крыши — 30 градусов.

подробнее о бонусах

бонус за лучший ответ (выдан): 10 кредитов

тэги:

каркасный дом,

крыша,

стройка,

стропила,

стропильная система

категория:

строительство и ремонт

ответить

комментировать

в избранное

6 ответов:

старые выше
новые выше
по рейтингу

5


Никол­ай Исаев
[49.1K]

более месяца назад

Если Вы собрались убрать конёк, то, перед тем как это сделать, надо изнутри стропильной системы прибить длинную доску к каждой стропилине.

Сама доска должна скреплять стропила по диагонали. От первой стропилины (с самого низа) и до последней стропилины (до самой верхней точки).

На противоположной стороне стропильной системы, также изнутри, проделываете тоже самое, только, в противоположную сторону.

Для чего это надо?

Для того, чтобы стропильная система получила дополнительную возможность противостоять ветровым нагрузкам.

Даже, после установки обрешётки и кровельного покрытия не следует убирать эти усиления до тех пор, пока Вы не обошьёте стропила изнутри.

В этом случае ни каких дополнительных усилений и стропильных ног не надо, т.к. длина одной стропильной ноги очень мала и выдержит снеговые нагрузки.

У меня кровля сделана таким способом и стоит уже более 20 лет на берегу водоёма, открытая всем ветрам, а ветра у нас в Карелии частенько штормовые.

Если Вы желаете перестраховаться, то можете опереть все стропила на потолочные балки стропильными ногами, отступив от стен, примерно, пол метра-метр.

Это уменьшит длину стропила, на которую будут действовать снеговые нагрузки.

Позволит обшить и утеплить чердачное помещения, исключив из него ни кому не нужные тупиковые пространства-карманы­.

А, на счёт крепости соединения стропил, у Вас сделано не совсем правильно.

На коньке стропил соединение следует делать ,как минимум, на двух болтах с применением широких и толстых шайб с двух сторон(а лучше — трёх), что позволит жёстко зафиксировать крепление не давая ему "играть".

Не очень понятно соединение стропил к муэрлату. Почему-то без набивания кобылок на стропильные ноги и без применения скоб или, по крайней мере, усиленных оцинкованных уголков, которые должны быть закреплены оцинкованными болтами-шурупами….

Уф, вроде, всё написал из того, что увидел на Ваших фото… Удачи!

автор вопроса выбрал этот ответ лучшим

комментировать

в избранное

ссылка

отблагодарить

2


msb
[117K]

более месяца назад

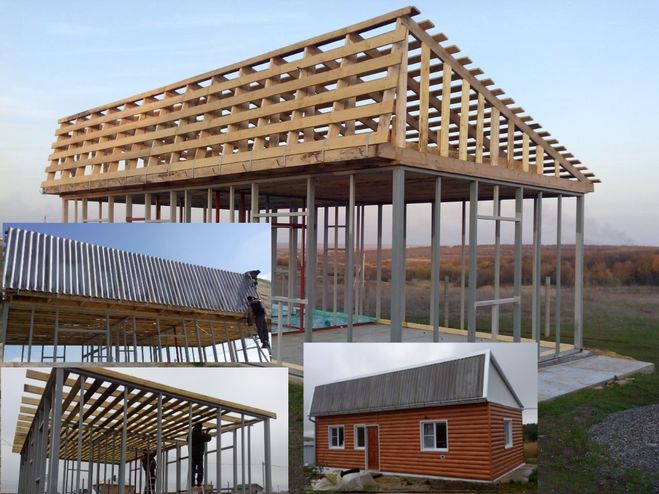

Поделюсь своим опытом строительства бани. Стены возвели из бруса, стянул их резьбовыми шпильками от самого низа до верха, иначе брус вертит, у меня щели максимум 2 мм, шпатель не лезет.

Стропильную ферму делал на земле: два стропила и затяжка, такой треугольник, все бруски в одной плоскости, в углах накладные косынки из ОСБ с двух строн и много-много гвоздей. Следующую накладывал на первую, которая была шаблоном, снова сбивал, снимал, собирал следующую, это важно, делать по одному шаблону.

Потом поднимали на стену втроем, все были одинаковые. Ставили прямо на стены. Сверху прибил листы ОСБ на обрешетку, потом толь и профнастил, железный конек. Шаг по осям стропил кажется 62,5 см, подогнан под размер ОСБ. Межу затяжек настил на черепные бруски , между ними на стенах также, как на Вашем фото короткие доски и уложен утеплитель, или в стенах в верхнем брусе выпилено немного под балки, что-то уже не помню, это очень ответственное место с точки зрения надежного утепления. Снизу фольга и вагонка подшита к затяжкам. Получилось, неплохо, тепло держит. Гайки на шпильках пару раз подтянул по мере усыхания.

Если помощников нет, то можно стропильную конструкцию собирать прямо наверху, но это не так удобно и небезопасно. Затяжки выпустил наружу многовато, сантиметров 60, хотел делать террасу для отдыха, но потом не стал ничего делать и крыша смотрится немного великовато для небольшой бани, можно было выпустить карниз сантиметров на 40. Но это уже надо было все нарисовать, посмотреть пропорции, а мы лепим или по образцу, как у соседей, или по материалу.

Если по материалу, то выгадываешь, чтобы было меньше обрезков. Никакие укосы не ставил, лист ОСБ все соединяет в одну конструкцию. Не призываю никого повторять, просто поделился своей конструкцией. Стоит 10 лет, а бани обычно лет на 15-20 и делают, надеюсь и дольше простоит, а там уже будут другие хозяева и сделают по-своему.

комментировать

в избранное

ссылка

отблагодарить

1


прост­ор
[232]

более месяца назад

Вверху прикрепите стропильные ноги к коньковому прогону гвоздями или уголками. То же сделайте и в нижней части на соединении со стеной (муэлратом). Поставьте укосы по верхней плоскости стропил, на каждом скате по два штуки направленных от конька фронтона наискосок вниз к середине стены из доски 100х25 и плотно врежьте их в стропила. Все остальное скрепление крыши выполнит обрешётка.

комментировать

в избранное

ссылка

отблагодарить

1


Евген­ий Росто­в
[675]

более месяца назад

Доброго дня!

У Вас на фото мауэрлата не наблюдается, (мауэрлат — доска вдоль крыши воспринимающая нагрузки от стропил является крайней нижней опорой для стропил). Насколько видно по фотографиям стропила снизу ни на что не опираются….

в избранное

ссылка

отблагодарить

Ezh
[2.1K]

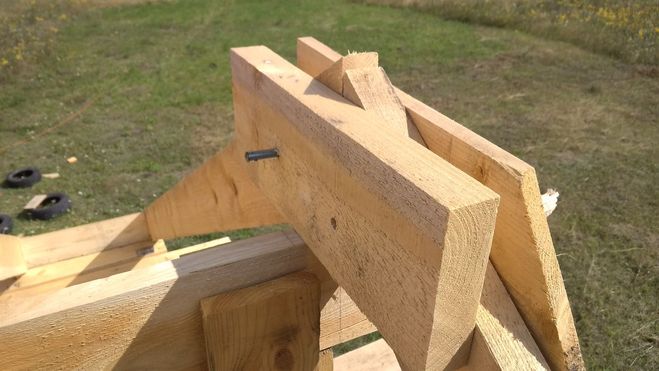

Мауэрлатом выступает хорошо прибитая к перекрытию доска 150х40. В стропилах сделан соответствующий вырез.
— более месяца назад

комментировать

1


Евген­ий Росто­в
[675]

более месяца назад

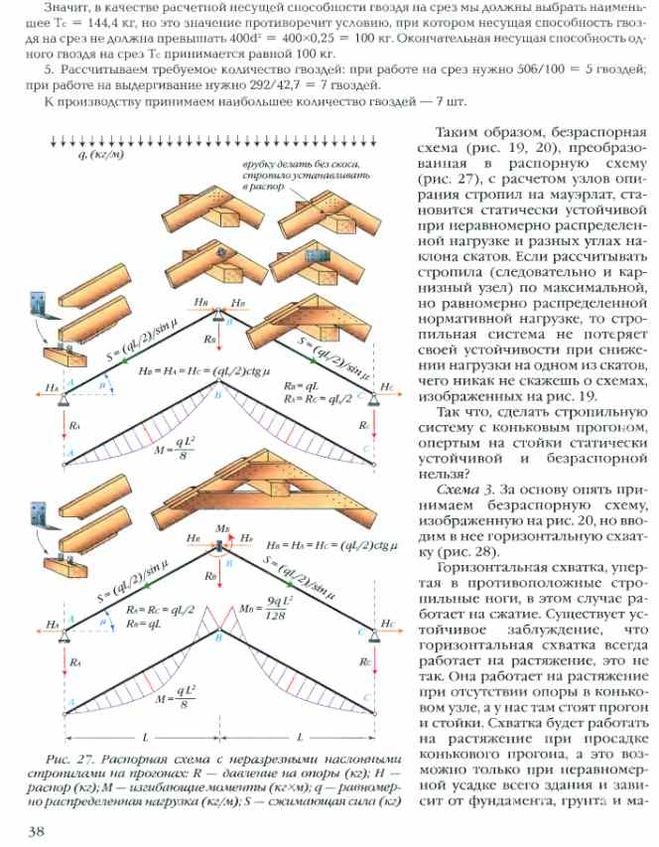

В дополнение к ответу Николая Исаева отправляю схему. Схема устройства скатной крыши. Скачать книгу можно по запросу "Скачать Савельев. Стропильные системы. Прочее"

комментировать

в избранное

ссылка

отблагодарить

1


Евген­ий Росто­в
[675]

более месяца назад

Под каждую стропильную ногу вертикальная опору (стойку) устанавливал, кровля односкатная
