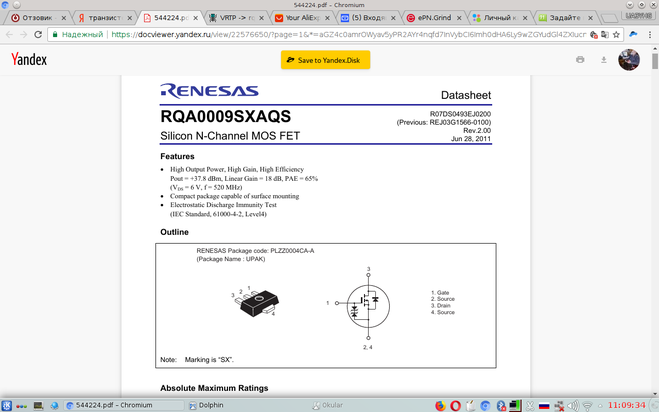

Стоит в выходном каскаде радиостанции "Baofeng" (самая распространённая и продаваемая радиостанция на рынке), так вот в схеме он нарисован как биполярный, в дата шит он полевой. Как так, кому верить? И чем его можно заменить, что бы не заказывать и не ждать месяц.
тэги:
электроника
категория:
строительство и ремонт
ответить
комментировать
в избранное
2 ответа:
старые выше
новые выше
по рейтингу
1
Iva-n
[16.9K]
4 недели назад
Верить даташиту конечно. Это полевой транзистор. На замену довольно сложно что-то найти. Можно попробовать заменить на AFT05MS004NT1 (AFT504), но не думаю что он более доступен.
автор вопроса выбрал этот ответ лучшим
в избранное
ссылка
отблагодарить
Никодимыч
[10.8K]
Последний ещё дороже в три раза, с теми же параметрами. Я тоже как то больше склонен верить дата шит.
— 4 недели назад
Топоров Виктор Алексеевич
[60.4K]
В схеме ошибка. Причем преднамеренная. Я с такими сталкивался. В интернете читал интервью с каким-то разработчиком, который сказал — "Да, в схемах мы часто закладываем ошибки, чтобы затруднить копирование нашей продукции. Это наше ноу-хау, имеем право".
— 2 недели назад
Никодимыч
[10.8K]
Пусть рисуют как хотят, абы название правильно писали.
— 2 недели назад
Топоров Виктор Алексеевич
[60.4K]
Всё равно проверять надо и разводку и железо.
У меня был случай, когда маркировка аналоговой микросхемы совпадает, но не работает так, как работает оригинальная. Радиоприемник ремонтировал. Ладно хоть оригинальная микросхема нашлась у друзей из мастерской. Но и аналог был не брак — нормально заработала в другой аппаратуре.
— 2 недели назад
комментировать
0
Lizard64
[2.6K]
3 недели назад
Корпус в реале SOT-89 ? Значит все по даташит. А в схеме может быть опечатка. Проверьте на плате к каким контактам подходит обвязка и сверьте со схемой , ну так для собственного понимания. Насчет замены у Вас два пути, или искать аналог или ждать посылку с алиэкспресса, я бы пошел по двум одновременно, пока ищете может посылка придет, или пожелаете запасом обзавесьтись.
