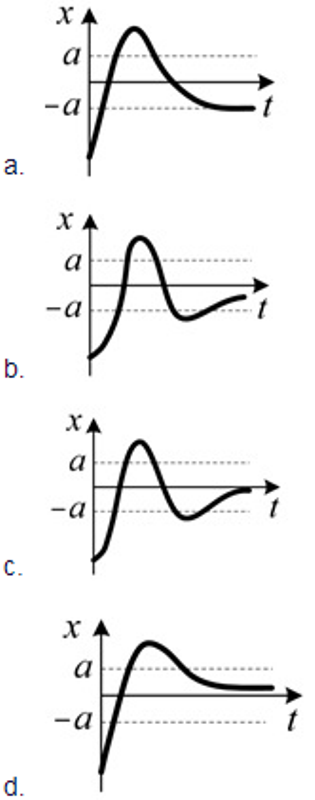

а,b,c или d?
подробнее о бонусах
бонус за лучший ответ (выдан): 5 кредитов
тэги:
высшая математика,
математика,
тау,
фазовые траектории
категория:
наука и техника
ответить
комментировать
в избранное
2 ответа:
старые выше
новые выше
по рейтингу
1
simpl
[76.3K]
1 неделю назад
Предоставлен фазовый портрет нелинейной системы с линиями переключения в точках а и -а..
Применим метод дедукции Ш. Холмса..
Что можно сказать о данном фазовом портрете?..
Это нелинейные затухающие колебания, а точка а и -а — это устойчивые фокусы, при этом при переключении они меняются.
А это значит, что в конце переходного процесса кривая должна с затухающими колебаниями стремиться к линии х=-а..
Значит варианты переходных процессов 3 и 4 не пойдут, поскольку линия стремится к 0..
Далее видно, что в пределах (-а;а) линии прямые, при этом производная испытывает излом..
Вариант а не подходит, поскольку при первом пересечении кривой с а линия идёт прямо..
Остаётся последний вариант, вариант b соответствует заданной фазовой траектории..
Здесь показан затухающий процесс в релейной системе..
автор вопроса выбрал этот ответ лучшим
комментировать
в избранное
ссылка
отблагодарить
1
Михаил Белодедов
[25.1K]
1 неделю назад
Скорость: положительная, затем отрицательная, затем ( и до конца) снова положительная. Этому удовлетворяют варианты b и с. Но в варианте с фазовая траектория должна закончиться в точке 0,0 А в варианте b — в точке (что-то отрицательное),0 Что и видно на фазовом портрете. Ответ: вариант b.
