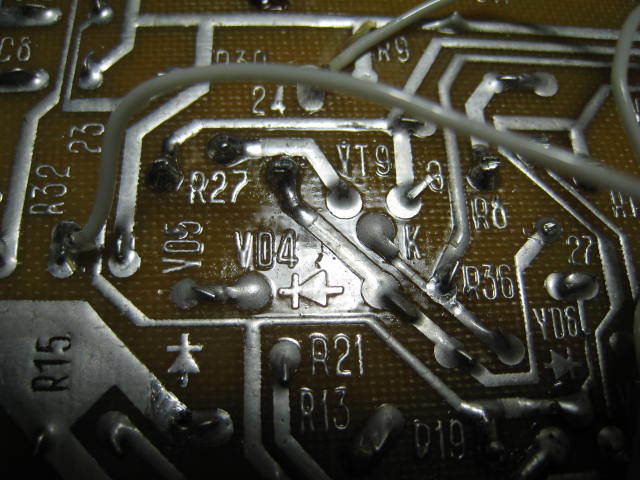

Ремонтирую осциллограф Н313. И вот столкнулся с несовпадением. На схеме нарисовано одно на печатной плате совсем иначе и запаяно тоже иначе. Вот фрагмент схемы там видно как нарисовано а запаяно так как я рядом нарисовал. Так как же правильно?
тэги:
электроника
категория:
строительство и ремонт
ответить
в избранное
Vlad-44
[5.5K]
Если прибор до попадания к вам работал, то запаяно правильно!
— 3 недели назад
комментировать
3 ответа:
старые выше
новые выше
по рейтингу
2
Топоров Виктор Алексеевич
[52K]
3 недели назад

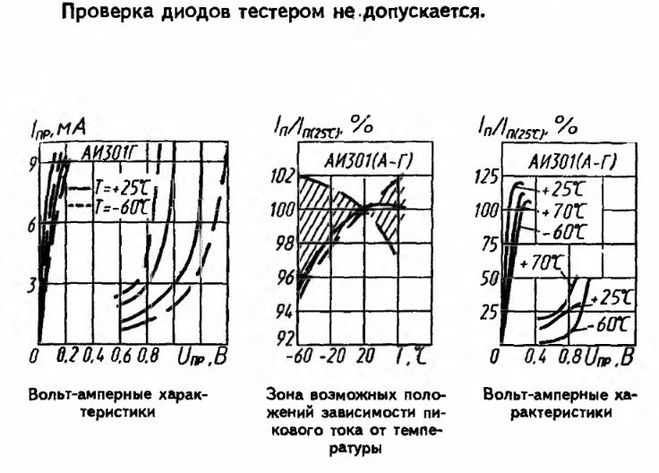

На схеме вроде бы правильно обозначено. АИ301, прямосмещенный туннельный диод. И вроде бы используется в триггерном режиме. То есть, если там отрицательное напряжение, то и к нему диод должен быть подсоединен катодом. А второй диод стоит для блокировки подачи импульсов обратной полярности. Туннельные диоды не допускают подачи обратного напряжения. Там потому и надпись, что не допускается его проверять тестером.
Вообще, таких казусов много бывает. Встречаешь компонент, который вроде бы не той полярностью включен, а потом выясняется, что в схеме на него подаются импульсы другой полярности.
автор вопроса выбрал этот ответ лучшим
в избранное
ссылка
отблагодарить
Никодимыч
[10.5K]
В том то всё и дело, что там минус, а должен быть плюс. Если по схеме смотреть. +12в 6пин платы на R16 3.3к R19 подстрочник 1к и на R18 150 Ом и на катод или анод VD4 АИ301 . Схему скинул в комментарии ниже.
— 3 недели назад
Никодимыч
[10.5K]
Но если полевик VT4 открыт или пробит то там кругом уже минус а не плюс.
— 3 недели назад
Никодимыч
[10.5K]
Полевик не виноват, выпаял проверил, цел.
— 3 недели назад
комментировать
2
Pirelli
[10.5K]
3 недели назад
Два последовательно включенных диода используется как стабистр. Вообще такой осциллограф — хлам древнее мамонта. Надо впаять два диода правильно, они служат источником опорного напряжения для транзистора. А ток подрегулировать вручную спопротивлением. Вообще смотрите как детали впаяны на плате по факту, не смотрите на печатную сторону… вообще что за проблема была в этом осциллографе Н313 ака "набор радиолюбителя"?
комментировать
в избранное
ссылка
отблагодарить
0
Никодимыч
[10.5K]
3 недели назад

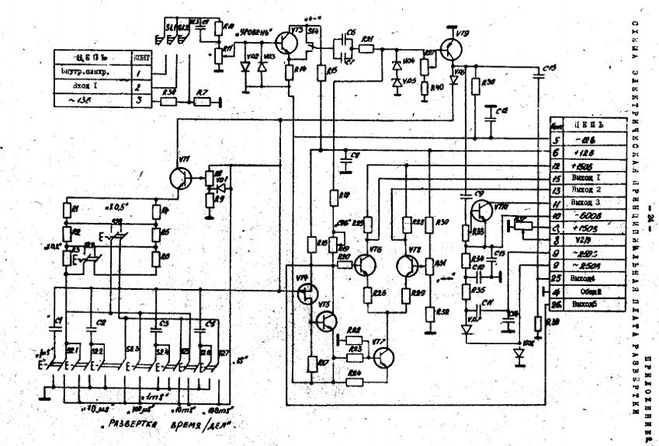

схема. колодка разъёмов ножка номер 6 далее R 16 далее на R19 и на R18 и на VD4.
в избранное
ссылка
отблагодарить
Топоров Виктор Алексеевич
[52K]
Никодимыч! Давай рассуждать логично. Транзистор VT9 — pnp и эмиттером подключен к земле! Для того, чтобы он работал, на его базе (и коллекторе) должно быть отрицательное напряжение. Положительное напряжение на базе вообще не допускается для pnp транзисторов (утрирую).
— 3 недели назад
Никодимыч
[10.5K]
Да, понял. Тогда тунельный диод как на схеме нарисован так и запаять катодом туда к минусу. А на печатке значит не правильно.
— 3 недели назад
Топоров Виктор Алексеевич
[52K]
Надо было зарисовать, как было припаяно. И также припаять.
— 3 недели назад
Никодимыч
[10.5K]
Я пока ничего там и не отпаивал. Счас припаяно Анодом в эту точку где минус. Так как я ручкой нарисовал сбоку. И притом похоже на заводскую пайку(((
— 3 недели назад
Топоров Виктор Алексеевич
[52K]
Тогда лучше тестером не проверять — у туннельных диодов переход тонкий и пробивается от пары вольт обратного напряжения.
— 3 недели назад
