Данная деталь стоит в осциллографе Н313 и похоже из за неё у меня не работает развёртка. Как обычный диод он не проверяется.
тэги:
электроника
категория:
строительство и ремонт
ответить
комментировать
в избранное
2 ответа:
старые выше
новые выше
по рейтингу
3
jar-ohty
[98.5K]
2 недели назад
Туннельный диод "как диод" проверять нельзя — после этого его остается выбросить. Также они крайне боятся статического электричества — по сравнению с ними МОП-транзисторы можно считать "дубовыми" (например, если вы держите туннельный диод одной рукой за один вывод и касаетесь другого вывода второй рукой — он выходит из строя из-за разряда статического электричества).
Простейшим способом проверки туннельного диода является включение его в схему параметрического LC-автогенератора, как в данной схеме:
Катушка индуктивностью несколько десятков миллигенри (подходит готовый дроссель или вторичная обмотка ТВЗ) При исправном туннельном диоде схема будет генерировать, что обнаруживается на слух.
Еще можно получить на экране осциллографа ВАХ, подав на последовательную цепочку резистор +туннельный диод переменное напряжение ~ 0,5-1 В и наблюдая напряжение на диоде и ток через него в режиме XY, при этом туннельный диод работает, как триггер и на ВАХ наблюдается скачок.
автор вопроса выбрал этот ответ лучшим
комментировать
в избранное
ссылка
отблагодарить
2
garikbut
[5.2K]
2 недели назад
Я с туннельными диодами дела не имел, не было необходимости. Но в моём радиолюбительском сундуке они имеются. А вдруг пригодятся.
Предупреждают что туннельные диоды не рекомендуется проверять авометром. Что они могут банально сгореть от такой проверки.
Но на практике некоторые типы туннельных диодов c успехом прозванивают этими самыми авометрами.

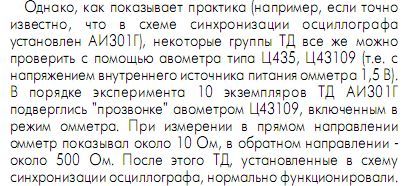

Автор многих статей в радиолюбительских журналах С.А. Ёлкин пишет:
____________________________________________________
_______________________________________________________

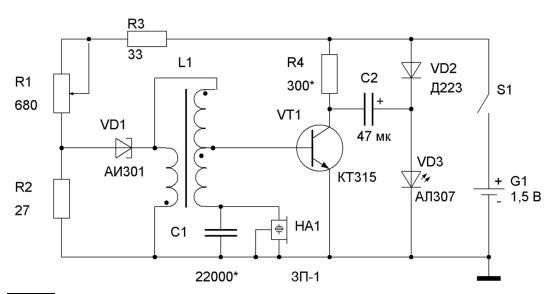

Проверить туннельный диод можно собрав на нём звуковой генератор.
Каждая из трёх полуобмоток катушки L1 намотаны проводом d = 0.2мм по 50 витков каждая, на ферритовом кольце К16х8х6 1000НМ.
Пьезоизлучатель — от звуковой открытки.
Резистором R1 подбираем рабочую точку туннельного диода до возникновения звуковой генерации.
Полностью статью С.А. Ёлкина о туннельных диодах можно посмотреть здесь.
