Это диод из умножителя и просто так как обычный диод, мультиметром его не проверить никак, наверняка есть какая то методика (дедовский способ).
тэги:
электроника
категория:
строительство и ремонт
ответить
комментировать
в избранное
2 ответа:
старые выше
новые выше
по рейтингу
2
отшельникъ
[76.7K]
3 недели назад
Если под рукой есть источник постоянного напряжения и вольтметр, то можно соединить последовательно Ваш высоковольтный диод КС106, гасящий резистор (из расчета, чтобы ток был порядка 1-2 мА) и "прозвонить". Видимо, нужен источник постоянного напряжения порядка 36 Вольт (и диод откроется и безопасно будет)

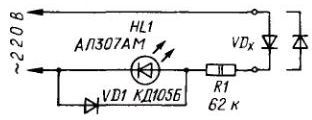

А вот какую вполне приличную схему и способ я нашел в Интернете.
Тем, кто будет повторять эту схему, нужно помнить, что прикасаться к деталям схему, когда она включена в розетку- категорически нельзя.
Малоопытным я бы даже посоветовал включать эту схему не в розетку, а ко вторичной обмотке трансформатора напряжением от 36 до 110 Вольт, при этом, уменьшим (пересчитав) по закону Ома гасящий резистор R1
автор вопроса выбрал этот ответ лучшим
в избранное
ссылка
отблагодарить
Никодимыч
[7.9K]
Да, оказывается всё так просто. Всё сажусь срочно собирать эту схему , от сети конечно это не столько опасно, сколько зачем такое высокое напряжение, думаю 30-35 в должно хватить, если не хватит вот тогда буду думать.
— 3 недели назад
отшельникъ
[76.7K]
Я когда прочитал вопрос стал вспоминать, что были какие-то диодные столбы, которые можно было проверить (прозвонить) мультиметром с тремя батарейками по 1,5 Вольта, а те мультиметры, в которых была одна батарейка на 1,5 Вольт из не прозванивали.
Но я, честно говоря, уже смутно помню, но припоминаю, что что-то подобное было.
— 3 недели назад
комментировать
1
jar-ohty
[93K]
3 недели назад
Простейший и относительно безопасный способ проверки таких диодов, которым пользовался я:
Берется конденсатор 470 пФ/15 кВ, заряжается до напряжения, на котором этот диод будет работать.
Кратковременно (на доли секунды) к нему в обратной полярности присоединяется диодный столб.
Столб считается исправным, если при присоединении не наблюдалось ни малейших искр, а после испытания конденсатор энергично разряжался при замыкании его накоротко.
Вариант второй — собрать "строчник" и на его выходе собрать выпрямитель из этого диода с конденсатором. Диод исправен, если "строчник" на холостом ходу этим выпрямителем почти не нагружается (кроме момента зарядки конденсатора), на конденсаторе образуется высокое напряжение, а диод остается холодным, даже если "поискрить".
Проверять эти диоды на низком напряжении смысла никакого.
