Каковы особенности их работы, включения, можно ли подключать к ним индуктивную нагрузку.
тэги:
выдерживает,
тиристор,
ток
категория:
наука и техника
ответить
комментировать
в избранное
бонус
1 ответ:
старые выше
новые выше
по рейтингу
4
Топоров Виктор Алексеевич
[38.9K]
1 неделю назад
По спецификации у них 25 ампер допустимый ток. Однократный импульс (10 миллисекунд) может быть 250 ампер, не более. Но вот интересно, что они проверяют работоспособность этих симисторов током 35 ампер, при этом гарантируют падение напряжения 1,55 вольта; перемножаем эти цифры и получаем 55 ватт. То есть, вполне допустимая мощность рассеивания для корпуса ТО220 с хорошим дополнительным радиатором.
Насчет индуктивной нагрузки указаний в документации нет, то есть, непонятно, возможно ли паразитное открывание симистора на выбросах. Но рекомендованные схемы для моторов имеются. Естественно, должны быть гасящие RC-цепочки и небольшая защитная индуктивность (от выбросов напряжения на фронтах переключений).
Для регулировки напряжения на моторе, схема:

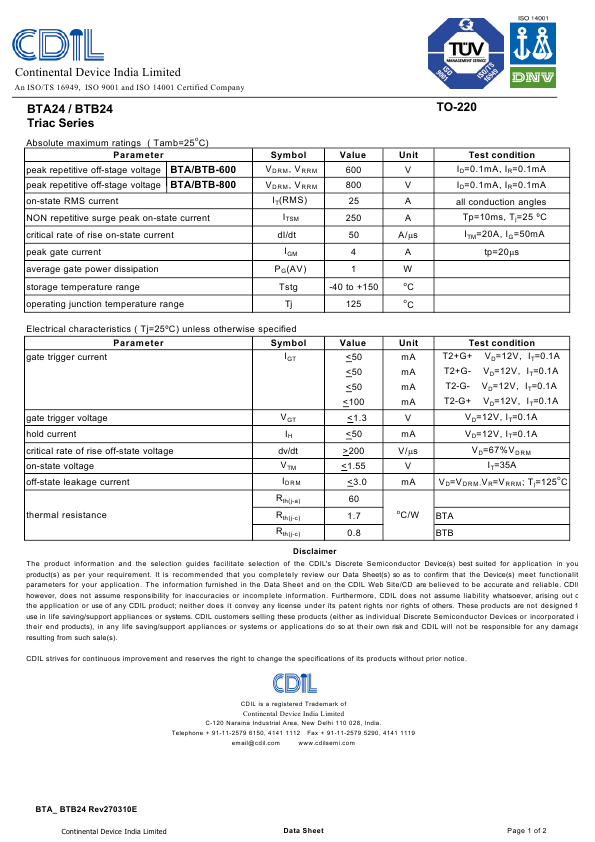

И сама спецификация:
