Есть истоковый повторитель на полевом транзисторе с pn-переходом, например, на КП303Г. Сток непосредственно соединен с питанием, в истоке сопротивление, ну пусть 22 килоома, затвор замкнут на землю. Чему равен ток через транзистор?
тэги:
истоковый повторитель,
полевой транзистор,
расчет,
электроника
категория:
наука и техника
ответить
комментировать
в избранное
бонус
2 ответа:
старые выше
новые выше
по рейтингу
1
Грустный Роджер
[194K]
1 неделю назад
Проще всего — по характеристикам транзистора (предупреждение: они могут иметь значительный разброс).
Возьмите вольт-амперные характеристики транзистора и из начала координат проведите линию с наклоном, соответствующим истоковому сопротивлению. Точка пересечения этой прямой с характеристикой транзистора и даст искомый ток:

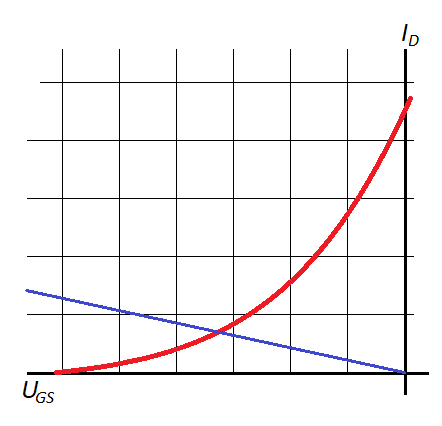

Тут красная линия — проходная характеристика транзистора (зависимость тока стока от напряжения затвор-исток, для n-канального транзистора с pn-переходом она выгдядит примерно так), синяя линия имеет наклон, соответствующий истоковому сопротивлению (22 кОм по условию задачки), и точка их пересечения даст рабочий ток схемы.
в избранное
ссылка
отблагодарить
jar-ohty
[91.4K]
Про разброс — это само собой понятно) Такие вещи, вообще говоря, проще ткнуть в симуляторе или взять транзистор из коробки и померять. Почему и затупил — никогда в голову считать не приходило. Спасибо!
— 1 неделю назад
Грустный Роджер
[194K]
Моделирование не учитывает разброса, поэтому измерение конкретного транзистор лучше.
Ещё лучше составить схему иак, чтоб она была как можно менее чувствительна к разбросу рараметров.
— 1 неделю назад
комментировать
1
Михаил Белодедов
[23.6K]
1 неделю назад
Точка пересечения даст искомый ток.
